Capacitieve spanningstransformator (CVT): werking en toepassingen

Een capacitieve spanningstransformator (CVT) wordt gebruikt in hoogspanningsstroomsystemen om de spanning veilig te meten en te beheren.In dit artikel wordt uitgelegd wat een CVT is, hoe deze werkt en hoe deze zich verhoudt tot een potentiële transformator (PT).Het behandelt ook CVT-typen, nauwkeurigheid, beperkingen, veelvoorkomende fouten zoals transiënten en ferroresonantie, en de belangrijkste toepassingen ervan in onderstations en transmissiesystemen.

Catalogus

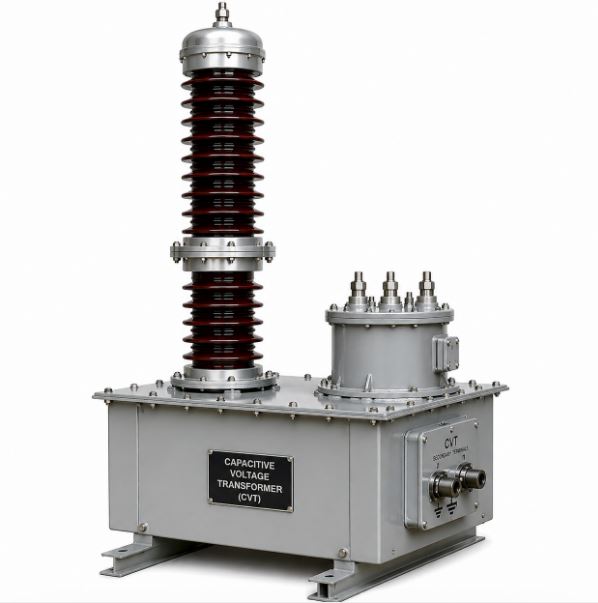

Figuur 1: Capacitieve spanningstransformator (CVT)

Wat is een capacitieve spanningstransformator (CVT)?

Een capacitieve spanningstransformator (CVT) is een type spanningstransformator die wordt gebruikt om hoogspanning te meten door deze om te zetten in een lagere, veilige en bruikbare waarde.In transmissiesystemen waar de spanningsniveaus erg hoog zijn (zoals 132 kV en hoger), is directe meting niet praktisch, dus een CVT biedt een veilige manier om de spanning te controleren.

Een CVT verbindt hoogspanningslijnen met bewakings- en beveiligingsapparatuur en levert de spanningssignalen die nodig zijn voor meting en systeemcontrole.Vergeleken met een potentiële transformator (PT) is het kosteneffectiever en praktischer voor hoogspanningstoepassingen. Daarom wordt het veel gebruikt in moderne energiesystemen.

Hoe werkt een CVT

Een capacitieve spanningstransformator (CVT) vermindert de hoge transmissiespanning met behulp van twee hoofdtrappen: een capacitieve spanningsdeler en een interne transformator.Het proces begint wanneer hoge spanning de condensatoren binnendringt, waardoor deze in een lager, tussenliggend niveau wordt verdeeld.

Deze capacitieve deler gebruikt twee condensatoren (C₁ en C₂) om de spanning te splitsen, waarbij de uitvoer over de onderste condensator wordt geleid.De relatie is:

De verlaagde spanning wordt vervolgens doorgegeven aan een transformator, die deze verder verlaagt naar een standaarduitgang (zoals 110V of 120V) voor meet- en beveiligingssystemen.Onder normale omstandigheden werken CVT's betrouwbaar, hoewel hun reactie kan variëren tijdens fouten of schakelgebeurtenissen.

CVT versus PT (potentiële transformator)

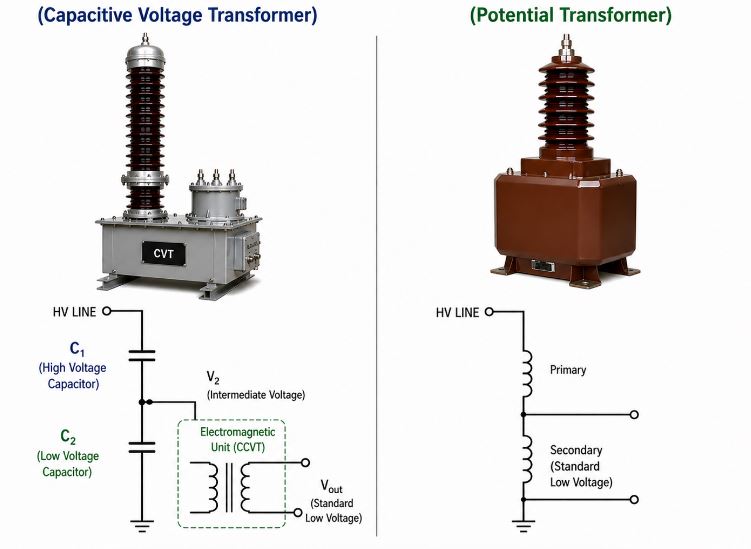

Figuur 2: CVT versus PT (potentiële transformator)

Parameter	Capacitief Spanningstransformator (CVT)	Potentieel Transformator (PT)
Definitie	Gebruik capacitieve verdeler + transformator om de spanning te verlagen	Gebruik elektromagnetische inductie om de spanning te verlagen
Beste spanning Bereik	Hoogspanning systemen (typisch ≥132kV)	Laag tot gemiddeld spanning systemen
Kosten hoog Spanning	Meer kosteneffectief	Duur vanwege aan isolatie-eisen
Grootte en Gewicht	Compacter en lichter	Groter en zwaarder
Nauwkeurigheid (Steady-State)	Matig	Hoog
Van voorbijgaande aard Reactie	Langzamer, mei getroffen worden door verstoringen	Snel en stabiel
Frequentie Gevoeligheid	Hoger	Lager
Bescherming Systeemgebruik	Beperkt binnen snelle beschermingsscenario's	Ideaal voor beveiligingsrelais

Eenfasige versus driefasige CVT

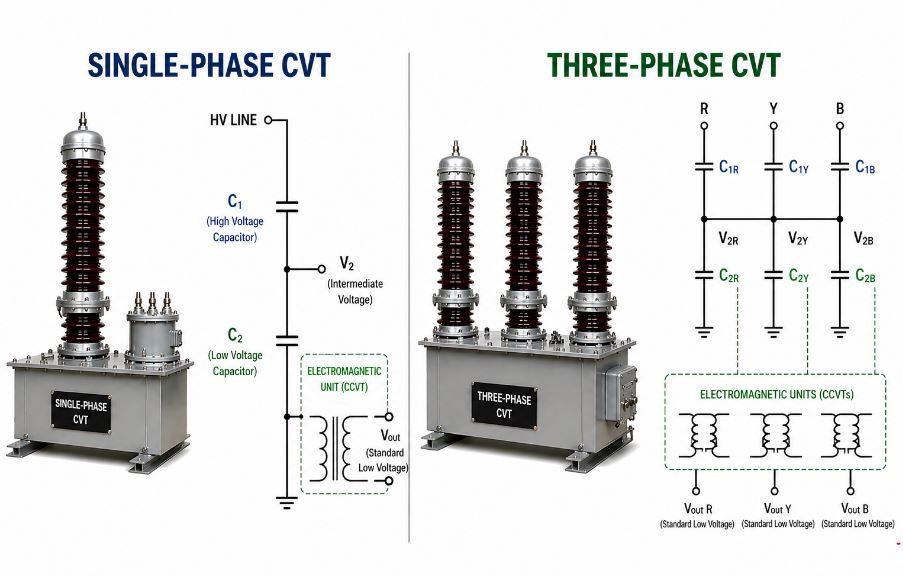

Figuur 3: Eenfasige versus driefasige CVT

Parameter	Eenfasig CVT	Driefasig CVT
Configuratie	Eén eenheid per fase (R, Y, B)	Eén eenheid voor alle drie fasen
Installatie	Vereist drie afzonderlijke eenheden	Enkel compacte eenheid
Flexibiliteit	Hoog (elk fase is onafhankelijk)	Lager (alles fasen gecombineerd)
Onderhoud	Makkelijker (vervang slechts één eenheid)	Complexer (betreft de hele eenheid)
Betrouwbaarheid	Hoger (fout in de ene fase heeft geen invloed op andere)	Lager (fout kan van invloed zijn op alle fasen)
Ruimte Vereiste	Vereist meer ruimte	Meer ruimtebesparend
Gemeenschappelijk gebruik	Hoogspanning onderstations en transmissielijnen	Compact of gespecialiseerde systemen
Populariteit	Meestal gebruikt	Minder gebruikelijk
Praktisch Voordeel	Beter voor onderhoud en betrouwbaarheid	Beter voor compacte installaties

CVT-nauwkeurigheid en beperkingen

De nauwkeurigheid van een capacitieve spanningstransformator (CVT) beschrijft hoe nauw de uitvoer ervan overeenkomt met de werkelijke systeemspanning onder normale omstandigheden.In hoogspanningstoepassingen bieden CVT's een acceptabele nauwkeurigheid voor monitoring en basisbescherming, maar ze zijn over het algemeen minder nauwkeurig dan een potentiële transformator (PT).Dit komt omdat ze door hun ontwerp gevoeliger zijn voor systeemomstandigheden, vooral tijdens storingen of langdurig gebruik.

Belangrijkste beperkingen van CVT:

• Lagere nauwkeurigheid dan PT – niet ideaal voor zeer nauwkeurige metingen

• Gevoelig voor frequentieveranderingen – de output kan variëren afhankelijk van de systeemfrequentie

• Beperkte prestaties tijdens dynamische omstandigheden – minder stabiel tijdens storingen of schakelen

• Nauwkeurigheidsvariatie op lange termijn – beïnvloed door veroudering, temperatuur en isolatieconditie

• Impact op beveiligingssystemen – kan de relaisnauwkeurigheid en responstijd beïnvloeden

Veel voorkomende CVT-fouten: transiënten, ferro-resonantie, drift

Tijdelijke fouten

Tijdelijke fouten treden op tijdens plotselinge gebeurtenissen zoals fouten of schakelhandelingen, waarbij de CVT-uitgang niet onmiddellijk reageert.In plaats daarvan kan het spanningssignaal vertragingen of oscillaties vertonen voordat het stabiliseert, wat van invloed kan zijn op beveiligingsrelais die afhankelijk zijn van snelle en nauwkeurige metingen.Hierdoor zijn CVT's minder geschikt voor toepassingen die een snelle transiënte respons vereisen.

Ferroresonantie

Ferroresonantie is een niet-lineaire toestand die wordt veroorzaakt door de interactie tussen de inductieve en capacitieve componenten van de CVT.Dit kan resulteren in abnormale spanningsoscillaties, overspanning of vervormde golfvormen, wat kan leiden tot onjuiste metingen of zelfs schade aan de apparatuur.In hoogspanningssystemen worden de juiste ontwerp- en dempingsmethoden gebruikt om dit risico te verminderen.

Meetafwijking

De meetdrift vindt geleidelijk plaats naarmate de interne componenten van de CVT ouder worden of worden beïnvloed door omgevingsfactoren zoals temperatuur en vochtigheid.Dit leidt tot kleine maar voortdurende veranderingen in de uitgangsspanning, wat de meetnauwkeurigheid op de lange termijn en de betrouwbaarheid van de systeemmonitoring kan verminderen.Regelmatig testen en onderhoud zorgen voor consistente prestaties.

Toepassingen van CVT

• Hoogspanningsstations – Wordt gebruikt om de spanning voor meters, besturingssystemen en bewakingsapparatuur te verlagen, zodat operators de systeemomstandigheden veilig kunnen observeren.

• Beveiligingssystemen – Levert spanningssignalen aan beveiligingsrelais, zoals afstands- en overspanningsrelais, waardoor fouten worden opgespoord en transmissielijnen worden beschermd.

• Transmissielijnen – Geïnstalleerd langs hoogspanningslijnen ter ondersteuning van continue spanningsmeting en monitoring van de systeemstabiliteit.

• Power Line Carrier-communicatie (PLCC) – Fungeert als een koppelapparaat waarmee communicatiesignalen door transmissielijnen kunnen reizen, waardoor er minder aparte apparatuur nodig is.

• Meet- en bewakingssystemen – Levert gestandaardiseerde uitgangsspanning voor energiemeting en prestatiemeting in hoogspanningssystemen.

• Netcontrole en automatisering – Ondersteunt SCADA- en besturingssystemen door nauwkeurige spanningsgegevens te leveren voor realtime besluitvorming en systeembeheer.

Conclusie

Een capacitieve spanningstransformator (CVT) is een belangrijk apparaat voor het meten van spanning in hoogspanningssystemen.Het is kosteneffectief en geschikt voor transmissietoepassingen, maar heeft beperkingen wat betreft nauwkeurigheid en respons tijdens storingen.Als u de prestaties, fouten en toepassingen van het systeem begrijpt, kunt u een betrouwbare werking in onderstations en energiesystemen garanderen.
