Uitgebreide gids voor SI5351B: Hoge nauwkeurige I²C Clock Generation for Modern Applications

De SI5351B, erkend voor zijn flexibiliteit, werkt als een I²C -klokgenerator die effectief traditionele timinghulpmiddelen zoals kristallen, oscillatoren en PLL's vervangt, met name in projecten die gevoelig zijn voor kostenbeperkingen.Deze moderne klokoplossing levert een precieze frequentieverlening en voldoet aan verschillende elektronische eisen door gebruik te maken van een breed scala aan compatibele componenten.Het vermogen om te voldoen aan verschillende projectspecificaties transformeert het in een essentieel actief in het maken van geavanceerde technologieën.Het opnemen van dergelijke geavanceerde klokgeneratoren luidt de voortgang in bij de evolutie van elektronische ontwerp, en benadrukt niet alleen de efficiëntie, maar ook hoe prestaties kunnen worden verfijnd in contexten van financiële planning.Het gebruik van deze componenten omvat vaak een cyclisch verfijningsproces om aan te passen aan specifieke projectdoelen.Bovendien ontstaat in het ingewikkelde landschap van de huidige markt frequentie met behendigheid als een belangrijke vaardigheid, wat de waarde van aanpasbare apparaten zoals de SI5351B benadrukt.

Catalogus

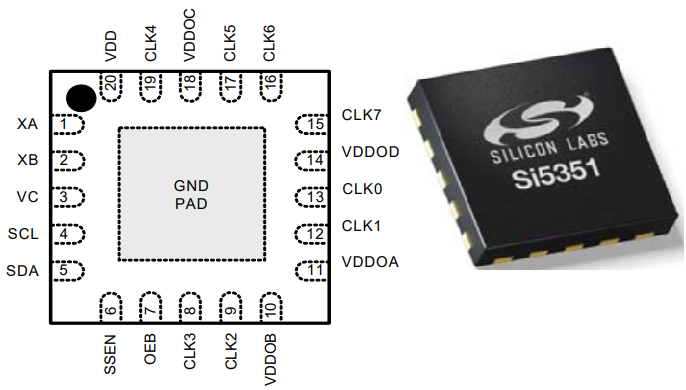

SI5351B-B PINOUT

SI5351B-B-ontwerpbenadering

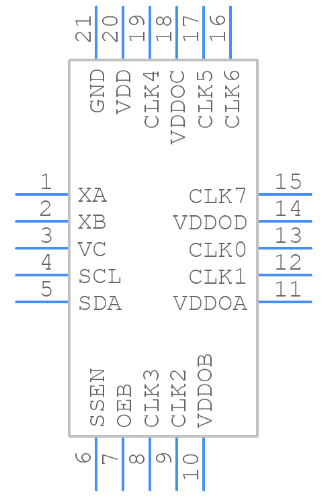

PCB -symboolrepresentatie

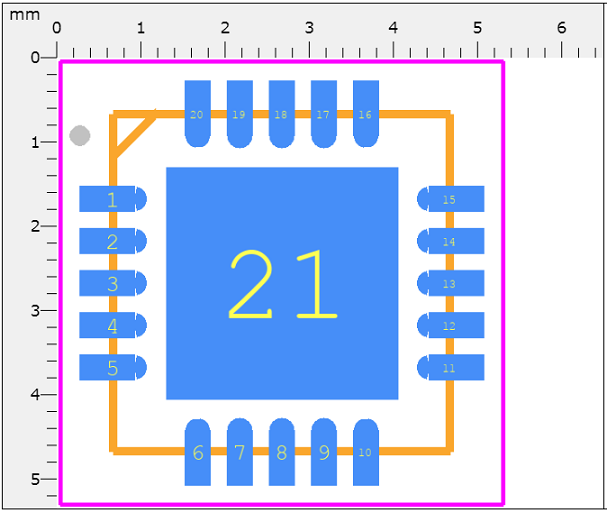

PCB Footprint Layout

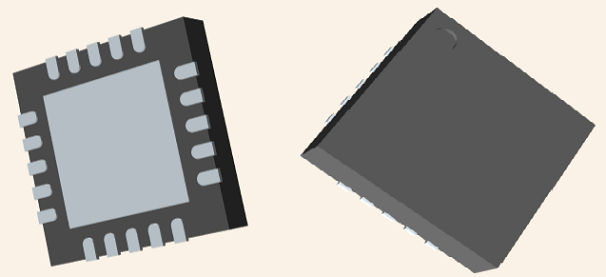

3D structurele weergave

Uitgebreide analyse van de SI5351B-B-B

De SI5351 -serie biedt een veelzijdige oplossing voor het genereren van klokkenluiders via I2C, ideaal voor omgevingen die traditioneel afhankelijk zijn van kristallen of oscillatoren.Het maakt gebruik van een PLL/VCXO met hoge resolutie met een fractionele verdeler om een ​​frequentie tot 200 MHz te produceren met indrukwekkende precisie.De verschillende modellen in deze serie voldoen aan verschillende behoeften: de SI5351A biedt vrijlopende klokken, de SI5351B wordt verbeterd met een interne VCXO voor flexibele synchrone klokken en de SI5351C ondersteunt externe referentiesynchronisatie.Door de behoefte aan aangepaste trekbare kristallen te verwijderen, verbreedt dit apparaat het afstemmingsbereik en beheert de kosten effectief, waardoor robuuste prestaties worden geleverd in een veelvoud aan elektronische toepassingen.

Gedetailleerde analyse van SI5351B-B-functies

PLL/VCXO met hoge resolutie

Een merkbare sterkte van de SI5351B is de opname van een PLL/VCXO met hoge resolutie.Dit element maakt een zorgvuldige frequentieafstemming mogelijk om te voldoen aan verschillende operationele vereisten, wat van onschatbare waarde blijkt te zijn voor ontwerpen die nauwkeurige frequentie -uitlijning vereisen.Bekwame ingenieurs herkennen de uitzonderlijke verdienste van deze functie, vooral in gesynchroniseerde systemen waar exacte timing essentieel is.

Fractioneel verdelingssysteem

Het fractionele scheidingssysteem van de SI5351B vertegenwoordigt een vooruitstrevende benadering door verfijnde controle over de frequentie-uitgang mogelijk te maken.Deze functie overstijgt de frequentiebeperkingen van traditionele kristal- of oscillatorontwerpen, waardoor een meer veelzijdig en efficiënt systeem wordt vergemakkelijkt.Veel technici waarderen hoe het fractionele scheidingssysteem gemakkelijk aanpasbaar is om aan veranderende prestatiebehoeften te voldoen, waardoor het ontwikkelingsproces wordt gestroomlijnd.

SI5351B-B-functies

Uitgavende frequentieverlening

De SI5351B-B biedt de mogelijkheid om acht verschillende frequenties te genereren, variërend van 2,5 kHz tot 200 MHz.

Genuanceerde configuratie via I2C -interface

Het benutten van de I2C-interface zorgt voor een diepgaande aanpassing, waardoor precieze aanpassingen in verschillende bewerkingen mogelijk zijn.

Onberispelijke frequentie precisie

De SI5351B-B-B biedt een precieze frequentieverlening zonder fouten en is fundamenteel in scenario's die de nauwkeurigheid vereisen.

VCXO-integratie met hoge lineariteit

De inbedding van een zeer lineaire VCXO brengt verfijning met frequentiemodulatie, waardoor vervormingen worden ingeperkt en tegelijkertijd de duidelijkheid van de output wordt verbeterd.

Aanpasbare klokinvoer

Met zijn optionele klokinvoer introduceert het apparaat een laag aanpasbaarheid, waardoor op maat gemaakte circuitontwerpen kunnen voldoen aan specifieke vereisten.

Lage jitter -output

De lage jitter-output van het apparaat versterkt de stabiliteit van het apparaat en speelt een cruciale rol bij het handhaven van data-transmissie-integriteit binnen high-speed communicatienetwerken.Het gebruik van deze functie resulteert vaak in verbeterde gegevensconsistentie en operationele efficiëntie.

Mitigatie van elektromagnetische interferentie

De mogelijkheid om het spreadspectrum en de fasekalerij aan te passen, minimaliseert niet alleen elektromagnetische interferentie, maar verbetert ook de timingoplossingen.Deze opties helpen bij het afstemmen op strenge elektromagnetische normen.

Kosteneffectief kristalgebruik

Het gebruik van een vast, kostenefficiënt kristal (meestal 25 of 27 MHz) helpt bij het verminderen van de systeemkosten terwijl robuuste prestaties worden gehandhaafd.Dergelijke economische componentselecties zijn wenselijk in de context van massaproductie zonder functionele competentie te verliezen.

Programmeerbare signaalovergang

Ontwerpers profiteren van configureerbare stijgings- en valtijden en bieden hen de vrijheid om signaalovergangseigenschappen te verfijnen.

Samenhangende frequentieverschuivingen

Het apparaat zorgt voor soepele frequentieverschuivingen, waardoor operationele storingen worden afgeworven en connectiviteit veiligstelt in systemen die continue prestaties onontbeerlijk vinden.

Veelzijdige voedingsmogelijkheden

De opname van gevarieerde alternatieven voor spanningsvoorziening bevordert niveauconversie, waardoor naadloze interface met meerdere spanningscondities mogelijk is om de toepassing ervan te verbreden.

Superieure stroomaanwijzingsverhouding

Met een uitzonderlijke PSRR ontkent de vereiste voor aanvullende externe stroomfilters, het vereenvoudigen van het circuitontwerp en het verminderen van het aantal benodigde componenten, wat bevorderlijk is voor compacte en efficiënte lay -outs.

Efficiënt energieverbruik

Met zijn lage energieverbruik en aanpasbare uitgangsvertraging is de SI5351B-B een voorbeeld van energie-efficiëntie, helpen bij het behoud van stroom en het verlengen van de levensduur van de batterij in draagbare gadgets.

Diverse pakketopties

Deze ontwerpflexibiliteit is beschikbaar in diverse pakketconfiguraties zoals 10-MSOP, 16 QFN en 20 QFN en richt zich op verschillende ontwerpuitdagingen, gericht op ruimteverbetering, thermisch beheer en elektrische richting bij de selectie van componenten.

Naadloze PCIE- en HCSL -connectiviteit

Compatibel zijn met PCIe Gen 1 en HCSL -schommelingen zorgt voor een soepele integratie met bestaande normen, waardoor de introductie in huidige technische oplossingen wordt vereenvoudigd.Deze compatibiliteit zorgt ervoor dat de SI5351B-B-B relevant en praktisch blijft voor zowel huidige als potentiële markttoepassingen.

Technische specificaties

Type	Parameter	Type	Parameter
Montagetype	Oppervlaktemontage	Factory doorlooptijd	6 weken
Oppervlaktemontage	JA	Pakket / kast	20-vfqfn blootgestelde pad
Bedrijfstemperatuur	-40 ° C ~ 85 ° C	Aantal pinnen	20
Serie	Multisynth ™	Verpakking	Dienblad
Onderdeelstatus	Actief	Gepubliceerd	20000000000000000000
Aantal beëindigingen	20	Vochtgevoeligheidsniveau (MSL)	2 (1 jaar)
Type	Klokgenerator	ECCN -code	EAR99
Spanning - levering	1.71V ~ 3.6V	Aanvullende functie	Werkt ook op 3,3 V -levering
Eindvorm	Geen leiding	Eindpositie	Quad
Eindpunt	0,5 mm	Voedingsspanning	2.5V
Basisonderdeelnummer	SI5351	Frequentie	200 MHz
Aantal uitgangen	8	Uitvoer	LVCMOS
Aantal circuits	2	Bedrijfsvoorzieningspanning	3.6V
Invoeren	Kristal	Bedrijfsvoorzieningstroom	45 mA
Primaire klok/kristalfrequentie-geen	27MHz	Ratio - Input: output	1: 8
Differentieel - invoer: uitvoer	Nee/nee	PLL	Ja
Verdeler/vermenigvuldiger	Ja/Nee	Max Duty Cycle	55 %
Zittend hoogte (max)	0,9 mm	Lengte	4 mm
ROHS -status	Rohs compliant	Breedte	4 mm
Leid gratis	Leid gratis

SI5351B-B Functioneel blokdiagram

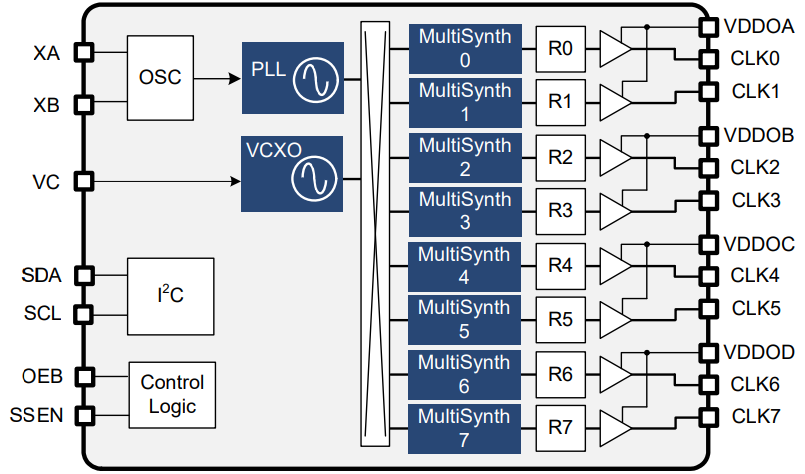

SI5351B (20-QFN) functioneel blokdiagram

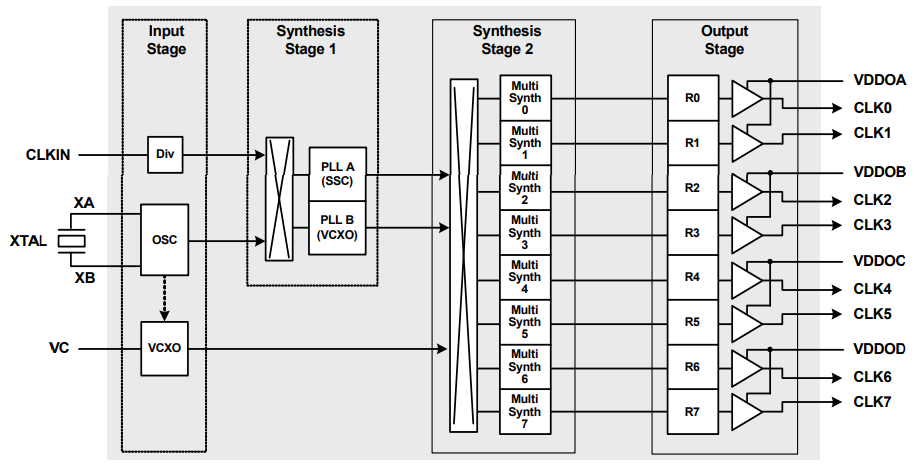

SI5351 blokdiagram

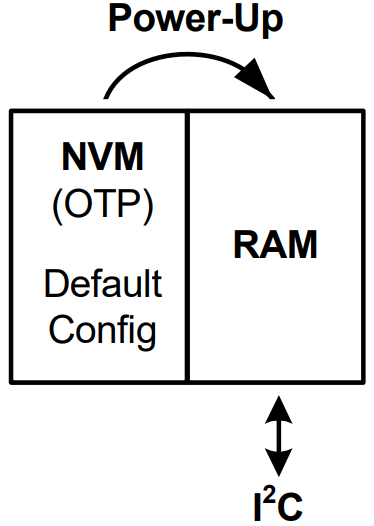

SI5351 geheugenconfiguratie

Equivalente modellen voor SI5351B-B-B

Modelnummer	Fabrikant	Beschrijving
SI5351B-B-GMR	Silicon Laboratories Inc	Processorspecifieke klokgenerator, 160 MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351B-A-GM	Silicon Laboratories Inc	133 MHz, PROC -specifieke klokgenerator, QCC20, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351A-B-GM	Silicon Laboratories Inc	Processorspecifieke klokgenerator, 160 MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351A-B-GMR	Silicon Laboratories Inc	Processorspecifieke klokgenerator, 160 MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351A-A-GM	Silicon Laboratories Inc	133MHz, PROC -specifieke klokgenerator, QCC20, 4 x 4 mm, MO-220VGGD-8, QFN-20

Onderdelen met vergelijkbare specificaties

Onderdeelnummer	S15351B-B-GM	S15351A-B-GM	S15351C-B-GMR	S15351C-B-GM
Fabrikant	Siliciumlaboratoria	Siliciumlaboratoria	Siliciumlaboratoria	Siliciumlaboratoria
Pakket / kast	20-vfqfn blootgestelde pad	20-Vfofn blootgestelde pad	20-vfqfn blootgestelde pad	20-wfqfn blootgestelde pad
Aantal pinnen	20	20	20	20
PLL	Ja	Ja	Ja	Ja
Invoeren	Kristal	Klok, kristal	Kristal	Lvcmos, lvttl, kristal
Aantal uitgangen	8	8	8	3
Voedingsspanning	2.5 V	2.5 V	2.5 V	3.3 V
Eindpunt	0,5 mm	0,5 mm	0,5 mm	0,5 mm
Bedrijfstemperatuur	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃

SI5351B-B-toepassingen

De SI5351B-B-chipset toont uitzonderlijk aanpassingsvermogen over een breed scala aan hedendaagse technische ecosystemen.De integratie ervan in audio- en videosystemen verbetert de synchronisatie en verhoogt de prestaties, waardoor de latentie aanzienlijk wordt verkort om naadloze multimedia -avonturen te bieden.Bovendien zorgt de precieze timingcapaciteit in gameconsoles voor soepele verwerking en nauwkeurige weergave, cruciaal voor rijke, meeslepende gameplay -ervaringen.

Aanpassing met consumentenapparaten

Binnen de sfeer van mobiele gadgets en printers vergroot de SI5351B-B-B de functionaliteit aanzienlijk.Dit aanpassingsvermogen maakt effectief energiebeheer en verbeterde signaalintegriteit mogelijk, die de levensduur van het apparaat kan verlengen, waardoor gebruikerservaringen enorm kunnen worden verrijkt.Bij gebruik in projectoren zorgt het voor exacte framekalibratie, waardoor duidelijke en stabiele beeldprojecties worden geleverd, waardoor de visuele demonstraties aanzienlijk worden verbeterd.

Verbetering van telecommunicatie

Thuisnetwerkopstellingen en communicatie-infrastructuren winnen van de robuuste mogelijkheid van de SI5351B-B-B-B's om consistente gegevensstroom en connectiviteit te handhaven.Door het bieden van betrouwbare frequentiesynthese, verhoogt het de netwerksnelheid en optimaliseert het de bandbreedte, waarbij het groeiende aantal apparaten wordt aangepast en de gegevensbehoeften in moderne huishoudens toeneemt.

Invloed op IT -systemen

Voor servers en opslagconfiguraties, de acceptatie van SI5351B-B als een XO-alternatieve stroomlijnen-processen.Het vermogen om de frequentie-instellingen te verfijnen, verhoogt de efficiëntie van gegevensverwerking, waardoor de effectiviteit van IT-infrastructuur aanzienlijk wordt verbeterd.Dit resulteert in snellere gegevenstoegang en verbeterde afhandeling, vitale attributen in hoge drukinstellingen waar snelheid en betrouwbaarheid essentieel zijn.

Nichetoepassingen en toekomstige horizonten

Het potentieel ervan strekt zich uit tot lasersystemen waar precieze timing van vitaal belang is voor synchronisatie en precieze taakuitvoering.Inzichten suggereren dat het opnemen van geavanceerde timingelementen zoals SI5351B-B-B de operationele precisie en betrouwbaarheid kan stimuleren.Dit onthult de wegen voor innovatie in arena's zoals wetenschappelijke exploratie en industriële automatisering, waar een stabiele en betrouwbare frequentieverlening baanbrekende technologische vooruitgang kan voeden.

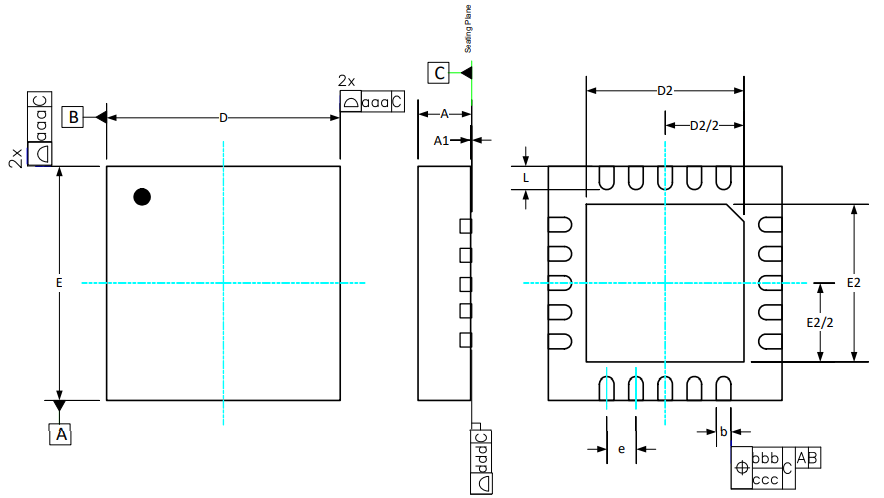

SI5351B-B-pakket

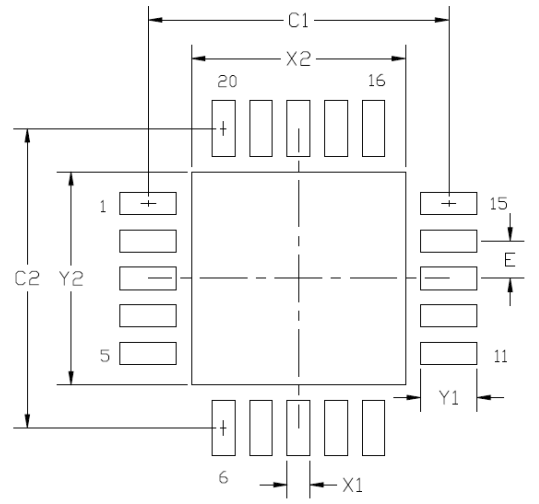

SI5351B-B Landpatroon

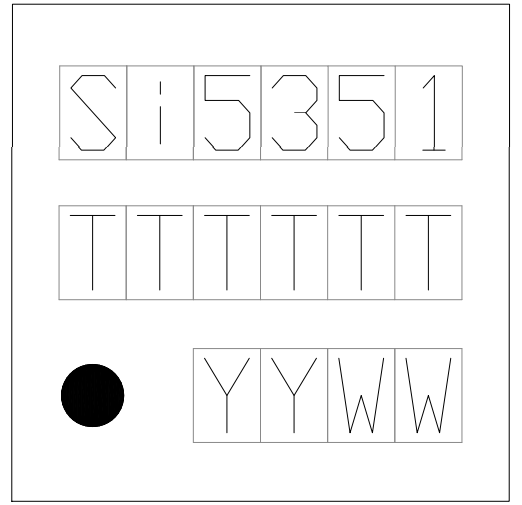

SI5351B-B Top markering

Fabrikant

Silicon Labs, vermeld op NASDAQ onder de ticker -plaat, is gespecialiseerd in het bieden van geavanceerde siliciumoplossingen die zijn gemaakt voor IoT- en industriële toepassingen.Hun drang naar innovatie wordt weerspiegeld in hun voortdurende zoektocht om superieure prestaties te leveren en tegelijkertijd de energie -efficiëntie te verbeteren.Deze ontwikkelingen vergemakkelijken een soepelere overgang van concept naar voltooiing voor fabrikanten en bieden een afzonderlijke voorsprong in snel veranderende markten.

De kern van Silicon Labs is een geest van creativiteit, cruciaal in het voldoen aan de steeds veranderende vereisten van IoT- en industriële sectoren.Door gebruik te maken van state-of-the-art engineeringtechnieken, tonen ze niet alleen de naleving van de industrienormen, maar overstijgen ze ze vaak.Deze methodologie verbetert de effectiviteit van de product aanzienlijk en vermindert het energieverbruik, in overeenstemming met de moderne prioriteiten van het maken van apparaten.

Veelgestelde vragen [FAQ]

1. Wat zijn de belangrijkste functionaliteiten van de SI5351?

In de kern dient de SI5351 als een veelzijdige I2C -klokgenerator, die inderdaad traditionele klokbronnen vervangt.De synthesefasen van het apparaat maken de productie van een breed spectrum van frequenties mogelijk.In real-world scenario's stelt dit vermogen ingenieurs in staat om een ​​grotere commando te hebben over timing in complexe elektronische ontwerpen, waardoor de prestaties en efficiëntie van het totale systeem mogelijk worden verbeterd, terwijl de behoefte aan meerdere, afzonderlijke componenten wordt geminimaliseerd.

2. Wat zijn de voordelen van de synthesefuncties van de SI5351?

Het ontwerp van SI5351 biedt precieze en aanpasbare frequentievergeniging en positioneert het als een uitgebreide oplossing voor het coördineren van verschillende klokdomeinen in complexe systemen.Het vermogen om specifieke frequenties te genereren zonder te vertrouwen op extra externe componenten vereenvoudigt het ontwerpproces, waardoor zowel tijd als bronnen worden bespaard.Dit aanpassingsvermogen is vooral gunstig op gebieden zoals telecommunicatie en digitale signaalverwerking, waardoor eenvoudige kalibratie en configuratie tijdens zowel prototypeontwikkeling als de uiteindelijke implementatiefase faciliteren.

3. Hoe verschilt de SI5351B van SI5351A en SI5351C?

De SI5351B onderscheidt zich met het vermogen om meerdere frequentie -uitgangen te produceren die worden geregeld door een enkele regelkleurspanning.Deze functie vervangt effectief verschillende PLL's of VCXOS die meestal zijn gesynchroniseerd met een gemeenschappelijke referentie.Naast alleen een technische verbetering, heeft het aanzienlijke praktische toepassingen bij het stroomlijnen van het circuitontwerp en het stimuleren van betrouwbaarheid.Scenario's die frequente frequentie -aanpassingen vereisen, wonen van deze mogelijkheid, omdat het potentiële faalpunten en onderhoudsvereisten vermindert en tegelijkertijd moeiteloos aanpassingsvermogen in snel veranderende technologische landschappen wordt verbeterd.
