De AD7528KPZ-REEL is een hoogwaardige 8-bits dubbel digitaal-naar-analoge omzetter (DAC) vervaardigd door Analog Devices, ontworpen om nauwkeurige analoge signaalgeneratie te bieden in diverse elektronische toepassingen. Dit geïntegreerde circuit maakt gebruik van een R-2R-architectuur om efficiënte en precieze analoge conversie te realiseren, met opvallende kenmerken op het gebied van signaalintegriteit.
Speciaal ontworpen voor veelzijdige elektronische systemen ondersteunt de omzetter een parallel data-interface en werkt over een breed temperatuurbereik van -40°C tot 85°C, waardoor het geschikt is voor industriële en ingebouwde computeromgevingen. Het apparaat vereist een digitale en analoge voedingsspanning tussen 5V en 15V, wat flexibiliteit biedt in systeemontwerp en energiebeheer.
Belangrijke technische hoogtepunten zijn onder meer twee onafhankelijke 8-bits DAC-kanalen met ongebufferde stroomuitgang, die uitzonderlijke lineariteit leveren met een maximale lineaire en differentiële niet-nauwkeurigheid (INL/DNL) van respectievelijk ±0,5 en ±1 LSB. De omzetter heeft een snelle stabilisatietijd van 400 nanoseconden, waardoor snelle signaalovergangen en hoge prestaties in signaalgeneratie mogelijk zijn.

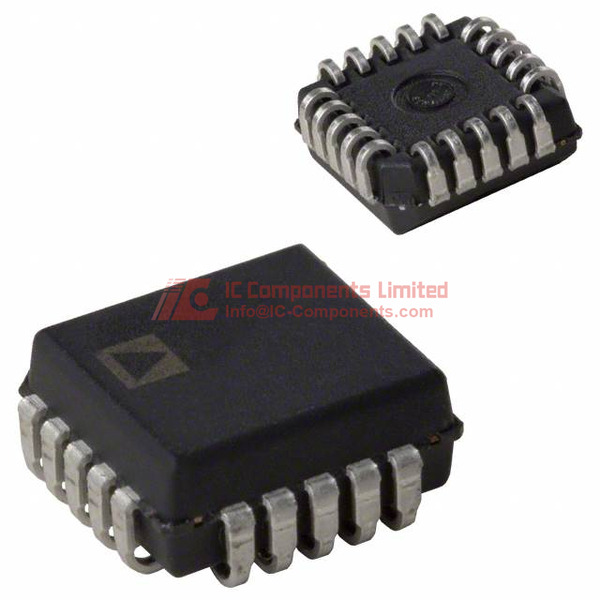

Het product is geschikt voor oppervlaktemontage in een compacte 20-pins PLCC-verpakking (Plastic Leaded Chip Carrier), met afmetingen van 9x9 mm, waardoor het efficiënt op PCB's geïntegreerd kan worden. Het voldoet volledig aan RoHS-richtlijnen en wordt geleverd in tape and reel-verpakking, ideaal voor geautomatiseerde assemblageprocessen.
Potentiële toepassingsgebieden omvatten industriële regelsystemen, telecommunicatieapparatuur, signaalgeneratie, instrumentatie en geïntegreerde computerplatforms die nauwkeurige analoge signaalconversie vereisen. Het robuuste ontwerp en de temperatuurbestendigheid maken het apparaat bijzonder waardevol in veeleisende elektronische ontwerpscenario's.
Vergelijkbare of alternatieve modellen binnen het assortiment van Analog Devices zijn onder andere de series AD7524, AD7523 en AD7522, die soortgelijke digital-naar-analoge conversiemogelijkheden bieden met verschillen in specifieke prestatiekenmerken.
De AD7528KPZ-REEL vormt een betrouwbare, hoog-precisie oplossing voor engineers die op zoek zijn naar een compacte, efficiënte 8-bits dubbel digitaal-naar-analoge omzetter met uitstekende signaalweergavecapaciteiten.
AD7528KPZ-REEL Belangrijke technische kenmerken
8-Bit digitaal-naar-analoogomzetter met twee kanalen, R-2R-architectuur, extern referentietype
AD7528KPZ-REEL Verpakkingsgrootte
Type: Tape & Reel (TR), Materiaal: 20-PLCC (9x9) behuizing, Afmeting: 20-LCC (J-Lead), Thermische eigenschappen: Bedrijfstemperatuur van -40°C tot 85°C, Elektrische eigenschappen: Voedingsspanning analoog en digitaal 5 V tot 15 V
AD7528KPZ-REEL Toepassing
Geschikt voor complexe dataverwerkingssystemen in industriële, automobiel- en consumentenelektronica, waar precisie analoge output essentieel is
AD7528KPZ-REEL Eigenschappen
De AD7528KPZ-REEL beschikt over een dubbele 8-bit gegevensverwervingssystemen met R-2R-resistorladderarchitectuur, wat de precisie en snelheid van digitale-naar-analoge conversie verbetert. Het kan functioneren binnen een breed temperatuurbereik en is veelzijdig voor diverse omgevingen. Ondersteunt een parallel gegevensinterface voor snellere en efficiëntere gegevensverwerking. De ongebufferde uitgangen bieden een directe, stabiele spanningsvoorziening voor betrouwbare prestaties in kritieke toepassingen. De opwarmtijd is kort (400 ns), wat snelle reactie op invoerwijzigingen mogelijk maakt.
AD7528KPZ-REEL Kwaliteit en veiligheidskenmerken
Het apparaat is RoHS-conform, wat betekent dat het voldoet aan strikte milieunormen door het vermijden van gevaarlijke stoffen. Het heeft een vochtgevoeligheidsniveau van 1, waardoor het onbeperkt houdbaar is onder gespecificeerde omstandigheden en minder gevoelig voor vochtgerelateerde beschadigingen.
AD7528KPZ-REEL Compatibiliteit
Ondersteunt externe referenties en vereist juiste afstemming van de voedingsspanningen voor optimale werking. Geschikt voor oppervlakte-montagetechnologie, passend bij moderne printplaten.
AD7528KPZ-REEL Datasheet PDF
Onze website biedt de meest uitgebreide en betrouwbare datasheet voor de AD7528KPZ-REEL, met gedetailleerde specificaties en technische gegevens. Het wordt sterk aanbevolen om de datasheet direct vanaf deze pagina te downloaden voor accurate technische informatie en toepassingsrichtlijnen.
