De LT3508EFE#PBF is een hoogwaardig buck-omzettingsregelaar IC van Analog Devices (ADI). Het valt onder de categorie van Power Management Integrated Circuits (PMIC), specifiek als een DC-DC Schakelregulator.
Dit apparaat is ontworpen om de uitdagingen van efficiënte spanningsconversie in diverse toepassingen aan te pakken. Het beschikt over een instelbare positieve uitgangsspanning van 0,8V tot 35,28V, met een maximaal uitgangsstroom van 1,4A. De LT3508 werkt binnen een breed ingangsspanningsbereik van 3,7V tot 36V, waardoor het geschikt is voor verschillende stroomvoorzieningssystemen.
Belangrijke specificaties van de LT3508EFE#PBF omvatten:
Twee instelbare uitgangskanalen
Schakelingsfrequentie tussen 920kHz en 1,06MHz
Bedrijfstemperatuurbereik van -40°C tot 125°C
RoHS-conformiteit en milieuvriendelijke, loodvrije behuizing
16-TSSOP-EP (0,173", 4,40mm breedte) geëxposeerde pad-behuizing
De voornaamste voordelen van de LT3508EFE#PBF zijn de hoge efficiëntie, compacte vormgeving en het brede input- en uitgangsspanningbereik. Het is bij uitstek geschikt voor toepassingen zoals draagbare elektronica, industriële apparatuur en autotoepassingen die betrouwbare en efficiënte stroombeheeroplossingen vereisen.
De LT3508EFE#PBF is compatibel met verschillende vergelijkbare of alternatieve modellen, waaronder:
LT3508EMSE#PBF (MSOP-16 behuizing)
LT3508IFE#PBF (16-TSSOP-EP behuizing)
LT3508IFFE#PBF (16-TSSOP-EP behuizing)
LT3508IFLE#PBF (16-TSSOP-EP behuizing)
Deze alternatieve modellen kunnen kleine variaties in behuizingstype, temperatuurbereik of andere specificaties vertonen, maar bieden over het algemeen vergelijkbare functionaliteit en prestaties als de LT3508EFE#PBF.
LT3508EFE#PBF Belangrijke technische kenmerken
De LT3508EFE#PBF wordt geproduceerd door ADI (Analog Devices, Inc.) en heeft een Soort verpakking / behuizing van een 16-TSSOP (0,173", 4,40mm breedte) met blootliggende koelpads. De component beschikt over een breed werktemperatuurbereik van -40°C tot 125°C (TJ) en biedt een inputspanningsbereik van 3,7V tot 36V. De uitgangsspanning is instelbaar van 0,8V tot 35,28V, met een maximale uitgangsstroom van 1,4A, en schakelfrequenties tussen 920kHz en 1,06MHz. Ideaal voor precisie spanningsregelingen in diverse toepassingen.
LT3508EFE#PBF Verpakkingsgrootte

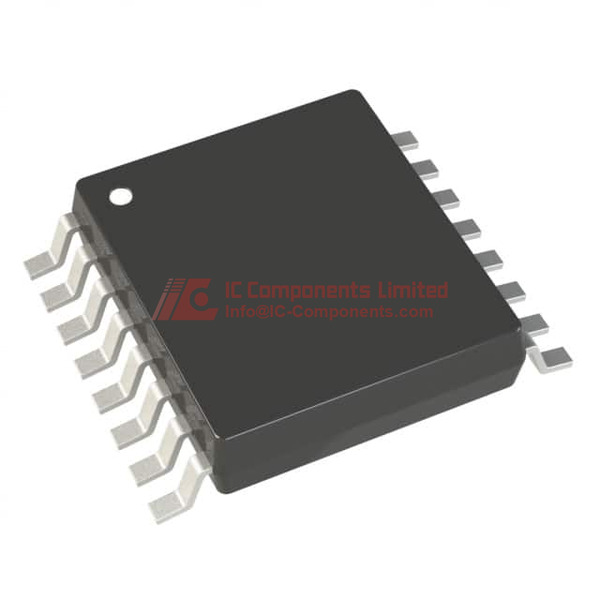

De LT3508EFE#PBF wordt geleverd in een TSSOP-16 verpakking, verpakt in buizen voor eenvoudige montage op het PCB. Het is geschikt voor oppervlakte montage en beschikt over 16 pinnen. De thermische eigenschappen maken het mogelijk om onder verschillende omstandigheden effectief te functioneren.
LT3508EFE#PBF Toepassing
De LT3508EFE#PBF wordt hoofdzakelijk toegepast als buck-omzettingsregelaar (buck switcher) voor spanningsreductie in elektronische systemen. Geschikt voor gebruik in de automobiel-, telecommunicatie- en industriële sectoren, waar precisie en betrouwbaarheid van de spanning essentieel zijn voor de werking van kritieke apparaten.
LT3508EFE#PBF Eigenschappen
Deze IC biedt dubbele uitgangspanning, wat meerdere spanningsniveaus binnen hetzelfde apparaat mogelijk maakt. Met een schakelfrequentie van tot 1,06MHz zorgt het voor efficiënte stroombeheer en kleinere externe componenten. De instelbare uitgangsspanning tot 35,28V en brede inputspanningsacceptatie maken het zeer flexibel voor diverse toepassingen en design vereisten.
LT3508EFE#PBF Kwaliteit en veiligheidskenmerken
De LT3508EFE#PBF voldoet aan RoHS-normeringen, garandeert dus het gebruik van geen giftige stoffen en is milieuvriendelijk. De moisture sensitivity level (MSL) is beoordeeld op 1 (onbeperkt), wat aangeeft dat het ontwerp bestand is tegen vocht tijdens het assemblageproces en hoge betrouwbaarheid biedt.
LT3508EFE#PBF Compatibiliteit
Dit voltage-regel IC is compatibel met diverse elektronische toepassingen die een instelbare en betrouwbare spanningsregeling vereisen in het middel- tot hoogspanningsbereik. Het ondersteunt oppervlakte montage technologie (SMT) en kan eenvoudig geïntegreerd worden in moderne PCB-ontwerpen.
LT3508EFE#PBF Datasheet PDF
Onze website biedt het meest gezaghebbende en recente datasheet voor de LT3508EFE#PBF. Voor uitgebreide technische specificaties en detailinformatie raden wij aan om de datasheet direct te downloaden vanaf de productpagina, zodat u zeker bent van de juiste implementatie in uw toepassingen.
Kwaliteitsdistributeur
IC-Components is een vooraanstaande distributeur van ADI-producten, inclusief de LT3508EFE#PBF. Wij garanderen de echtheid en kwaliteit van onze onderdelen. Bezoek vandaag nog onze website en vraag een offerte aan voor de LT3508EFE#PBF en andere elektronische componenten uit ons uitgebreide assortiment. Vertrouw op ons voor betrouwbare distributie en uitstekende klantenservice.
