De MAX4053ACEE+T is een hoogwaardig geïntegreerde schakeling (IC) die functioneert als een veelzijdige analoge schakelaar, multiplexer en demultiplexer. Gefabriceerd door Maxim Integrated, behoort dit apparaat tot de categorie "Interface - Analoge Schakelaars, Multiplexers, Demultiplexers" en is ontworpen om diverse uitdagingen in analoog signaalbeheer aan te pakken.
De belangrijkste kenmerken van de MAX4053ACEE+T zijn:
Functionaliteit: De IC biedt drie onafhankelijke single-pole, double-throw (SPDT) analoge schakelaars, waardoor flexibele en efficiënte routing en beheer van analoge signalen mogelijk is. Het kan worden geconfigureerd als een 1 naar 3 multiplexer of demultiplexer, waardoor het geschikt is voor een breed scala aan toepassingen.
Specificaties: Het apparaat werkt op een enkele voedingsspanning van 2V tot 16V of een dubbele voedingsspanning tussen ±2,7V en ±8V, wat compatibiliteit biedt met diverse analoge systemen. Het heeft een lage on-weerstand van maximaal 100 ohm en snelle schakeltijden, met een maximale inschakeltijd van 175ns en een maximale uitschakeltijd van 150ns.
Ontwerpvoordelen: De MAX4053ACEE+T Lost ontwerpproblemen op door uitzonderlijke kanaal-naar-kanaal matching te bieden, met een maximale verschil in on-weerstand van 6 ohm. Daarnaast vertoont het een zeer lage lekstroom van maximaal 100pA en een lage ladingsinjectie van 2pC, wat minimale signaalvervorming garandeert en de integriteit van de analoge circuits behoudt.
Toepassingen: Deze IC is ideaal voor diverse toepassingen zoals audiovisuele signaalrouting, datasysteemverwerving, industriële besturing en test- en meetapparatuur. Door zijn veelzijdigheid en prestatiekenmerken is het een populaire keuze voor ingenieurs en ontwerpers die werken met analoog signaalbeheer.
Compatibiliteit en Alternatieven: De MAX4053ACEE+T is een zinkvrij en RoHS-conform apparaat, verkrijgbaar in een 16-QSOP (Quad Small Outline Package) behuizing. Het wordt geleverd in tape-en-reelformaat voor efficiënte verwerking en integratie in geautomatiseerde montageprocessen.
Hoewel er mogelijk vergelijkbare of alternatieve modellen van andere fabrikanten beschikbaar zijn, onderscheidt de MAX4053ACEE+T zich als een goed gevestigde en hoog aangeschreven oplossing in de industrie, met een aantrekkelijke combinatie van functionaliteit, prestaties en compatibiliteit.
MAX4053ACEE+T Belangrijke technische kenmerken
De MAX4053ACEE+T fungeert als een high-performance oplossing voor signaalrouting en multiplexing, met drie SPDT-schakelaars die ideaal zijn voor toepassingen waarbij lage on-weerstand en minimale signaalvervorming vereist zijn. Het apparaat werkt efficiënt binnen een voedingsspanning van 2 V tot 16 V voor enkelvoudige voeding en van ±2,7 V tot 8 V voor dubbele voeding. De on-weerstand is bijzonder laag (100 Ohm), met minimale ladinginjectie (2pC), wat de signaalintegriteit waarborgt. Snelle schakeltijden (maximaal 175 ns aan- en uit-schakelen) en een zeer lage crosstalk (-90 dB op 100 kHz) zorgen voor optimale prestaties en signaalafscheiding.

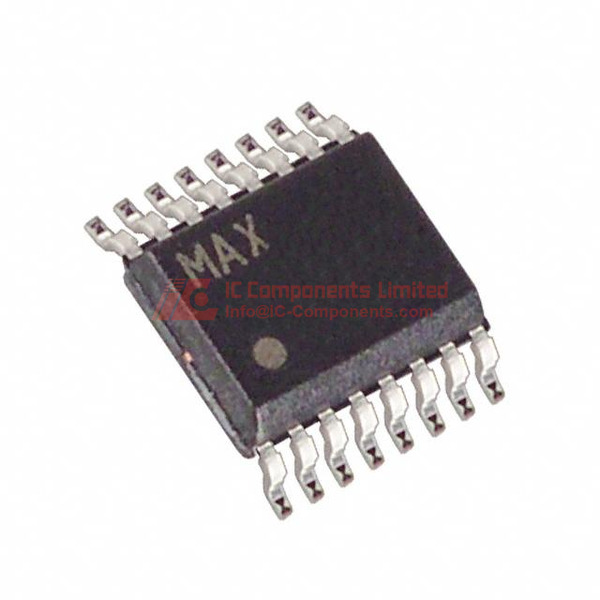

MAX4053ACEE+T Verpakkingsgrootte
Verpakkingsype: Tape & Reel (TR). De behuizing is een 16-SSOP met een breedte van 3,90 mm (0,154 inch). De levering gebeurt in een 16-QSOP-verpakking, geschikt voor automatische assemblage. Het apparaat heeft een vochtgevoeligheidsniveau (MSL) van 1, wat betekent dat het onbeperkt opgeslagen en verwerkt kan worden zonder speciale voorwaarden.
MAX4053ACEE+T Toepassing
De MAX4053 biedt een hoogwaardige oplossing voor signaalroutering en multiplexing in telecommunicatie, gegevensverzameling en testapparatuursystemen dankzij zijn analoge schakelaarsconfiguratie. Het is vooral geschikt voor toepassingen waar lage on-weerstand en minimale signaalvervorming essentieel zijn voor een betrouwbare signaaltransmissie.
MAX4053ACEE+T Eigenschappen
Deze geïntegreerde schakeling beschikt over drie signaalwisselaars met een SPDT-configuratie, geoptimaliseerd voor multiplexing en demultiplexing. Het apparaat werkt binnen een breed spanningsbereik van 2 V tot 16 V voor enkelsupply en ±2,7 V tot 8 V voor dubbelspanning. De on-weerstand bedraagt slechts 100 Ohm, met een minimale ladinginjectie van 2 pC voor behoud van signaalintegriteit. De schakelprestaties zijn zeer snel, met turn-on en turn-off tijden van respectievelijk 175 ns en 150 ns. Daarnaast zorgt de lage crosstalk van -90 dB op 100 kHz voor een heldere signaaloverdracht zonder interferentie.
MAX4053ACEE+T Kwaliteit en veiligheidskenmerken
Het apparaat voldoet aan RoHS-richtlijnen, wat garandeert dat het aan de nieuwste milieunormen voldoet. De fabricage volgt een zorgvuldig proces dat betrouwbaarheid en stabiliteit in prestaties waarborgt. Dit wordt verder bevestigd door de lage kanaalmenging (ΔRon max. 6 Ohm) en de kanaaldiepte-capaciteit, die zorgen voor consistente werking en veiligheid.
MAX4053ACEE+T Compatibiliteit
De MAX4053 is ontworpen voor compatibiliteit met diverse digitale interfaces dankzij het brede temperatuurbereik en de hoge flexibiliteit in voedingsspanningen. Dit maakt het geschikt voor het aansluiten op verschillende signaaltypen en diverse elektronische systemen en componenten.
MAX4053ACEE+T Datasheet PDF
Op onze website bieden wij de meest gezaghebbende, gedetailleerde en actuele datasheet voor de MAX4053ACEE+T. Het wordt aanbevolen om de datasheet te downloaden van de huidige pagina zodat klanten alle specificaties en toepassingsrichtlijnen voor een goede implementatie van het product hebben.
Kwaliteitsdistributeur
IC-Components is een vooraanstaande distributeur van Maxim Integrated-producten, inclusief de MAX4053ACEE+T. Wij garanderen hoogwaardige componenten met efficiënte levering. Wij raden onze klanten aan om direct een offerte op onze website aan te vragen voor de beste prijs en beschikbaarheid. Vertrouw op IC-Components voor betrouwbare en uitstekende service in elektronische componentendistributie.
