De STGW20NB60KD is een hoogwaardig IGBT (Insulated Gate Bipolar Transistor) uit de PowerMESH-serie van STMicroelectronics, ontworpen voor veeleisende vermogens-elektronica toepassingen. Deze doorboorde transistor biedt uitstekende prestaties die geschikt zijn voor industriële en vermogenschakeltoepassingen.
Met een robuuste collector-emitter doorbraakspanning van 600V kan het apparaat hoge vermogens schakelingen uitvoeren over een breed temperatuurbereik van -55°C tot 150°C. Dankzij het geavanceerde halfgeleiderontwerp kan het een maximale collectorstroom van 50A en een pulserende stroom van 100A aan, wat het ideaal maakt voor motoraandrijvingen, inverters en voedingstoepassingen.
Belangrijkste prestatiekenmerken zijn onder andere een lage on-staat spanning (2,8V bij 15V, 20A) en efficiënte schakeldynamiek, met inschakel- en uitschakeltijden van respectievelijk 39ns en 105ns. De transistor toont uitstekende energie-efficiëntie met schakelingsenergies van 675J (aan) en 500J (uit), en een poortlading van 85nC.

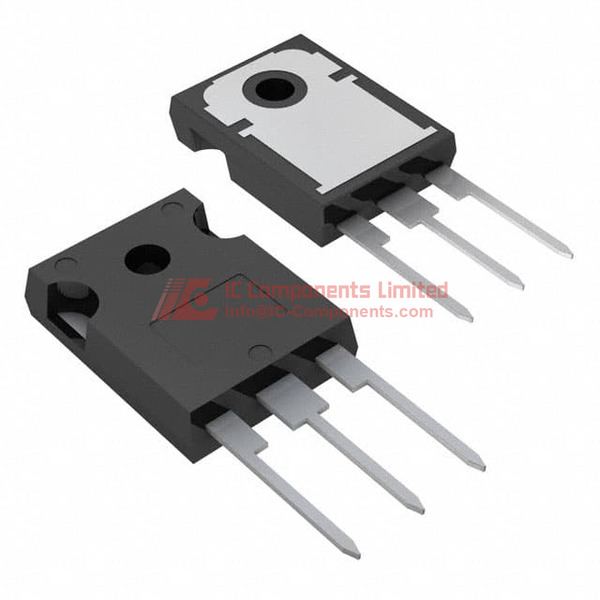

Het apparaat is verpakt in een stevige TO-247-3 doorboorde behuizing, wat zorgt voor betrouwbare mechanische en thermische prestaties. Het is loodvrij en compatibel met RoHS, en voldoet aan moderne milieunormen. Met een maximale dissipatie van 170W en een vochtgevoeligheidsniveau van 1 biedt het betrouwbare werking in diverse elektrotechnische toepassingen.
Vergelijkbare of alternatieve modellen binnen dezelfde serie zijn onder andere andere STMicroelectronics IGBT-varianten zoals de STG20NB60, STG20NC60, en andere transistors uit de PowerMESH-serie met vergelijkbare spanning- en stroomspecificaties.
Deze IGBT is bijzonder geschikt voor hoogvermogen schakelingstoepassingen in industriële motorbesturingen, hernieuwbare energiesystemen, ononderbroken stroomvoorzieningen en geavanceerde vermogensconverters waar betrouwbaarheid, efficiëntie en robuuste prestaties van groot belang zijn.
STGW20NB60KD Belangrijke technische kenmerken
De STGW20NB60KD beschikt over geavanceerde technische kenmerken, waaronder een collector-emitter spanningspecifieke waarde van 600V, een maximale collectorstroom van 50A en een operationeel temperatuurbereik van -55°C tot 150°C. Dankzij PowerMESH-technologie biedt deze IGBT uitstekende schakeling prestaties, met een snelle recovery time van 80,5 ns en een laag saturatie voltage van 2,8V bij 15V en 20A. De gate charge bedraagt 85 nC, wat snelle schakelingen mogelijk maakt, terwijl de energiespecificaties een energieopname van 675J bij aan- en 500J bij uitschakeling aangeven. Deze attributes maken het apparaat zeer geschikt voor veeleisende toepassingen in de industrie.
STGW20NB60KD Verpakkingsgrootte
De STGW20NB60KD wordt geleverd in een tube-verpakking met een TO-247-3 behuizing en een 3-Pinnen configuratie. De verpakking is ontworpen voor eenvoudige handhaving en montage. Het is gemaakt van hoogwaardig halfgeleidermateriaal, geschikt voor industriële omgevingen en past in standaard montageprocedures. De compacte afmetingen en robust ontwerp zorgen voor optimale bescherming en gebruiksgemak bij assemblage.
STGW20NB60KD Toepassing
Deze IGBT is ideaal voor toepassingen die hoge vermogens schakelen vereisen, zoals motorbesturing, UPS-systemen, en omvormers. Het biedt betrouwbare prestaties in zware industriële en commerciële systemen waar efficiëntie en duurzaamheid cruciaal zijn. Door zijn robuuste specificaties is het geschikt voor use-cases met hoge spanningen en stromen, en is het een betrouwbare keuze voor veeleisende elektrische installaties.
STGW20NB60KD Eigenschappen
De STGW20NB60KD onderscheidt zich door PowerMESH-technologie, wat zorgt voor verbeterde schakeling en kortere recovery times. Het apparaat heeft een lage saturatie spanning, snelle schakeltijden, en een gebalanceerd dynamisch gedrag met Td (aan/uit) van respectievelijk 39ns en 105ns. De energiekenmerken, inclusief 675J bij aan- en 500J bij uitschakeling, maken het zeer geschikt voor dynamische toepassingen. Een maximale dissipatievermogen van 170W zorgt voor goede warmteafvoer onder normale bedrijfslasten.
STGW20NB60KD Kwaliteit en veiligheidskenmerken
De STGW20NB60KD is vrij van lood en voldoet aan RoHS-voorschriften, wat bijdraagt aan milieuvriendelijkheid en veiligheid. Het apparaat heeft een Moisture Sensitivity Level (MSL) van 1, wat betekent dat het onder standaard omgevingsomstandigheden onbeperkt bewaard kan worden zonder risico op schade door vochtinwerking. Dit garandeert betrouwbaarheid en lange termijn prestaties in diverse industrie- en handelsomgevingen.
STGW20NB60KD Compatibiliteit
De IGBT is verpakt in een TO-247-3 behuizing met een standaard input type, waardoor het compatibel is met gangbare through-hole montagetechnieken. Dit maakt het compatibel met de meeste high-power bestratingsmethoden en elektronische circuits, en vergemakkelijkt het integratieproces in bestaande systemen en designs.
STGW20NB60KD Datasheet PDF
Voor gedetailleerde technische specificaties en toepassingstranscripties wordt klanten aangeraden de datasheet PDF, beschikbaar op onze website, te downloaden. Deze uitgebreide documentatie biedt diepgaande informatie over elektrische eigenschappen, mechanische details en aanbevolen gebruiksrichtlijnen in verschillende toepassingen.
Kwaliteitsdistributeur
Als toonaangevende distributeur van STMicroelectronics garandeert IC-Components de beste beschikbaarheid en concurrerende prijzen voor de STGW20NB60KD. Wij adviseren klanten om direct op onze website een offerte aan te vragen voor de beste deal en betrouwbare service, zodat u verzekerd bent van kwaliteit en snelle levering.
