De IRS2127STRPBF is een high-side poortdriver IC vervaardigd door International Rectifier (Infineon Technologies). Het behoort tot de productcategorie Embedded Circuits (IC's), specifiek geklasseerd als een PMIC - Poortdrivers.
Deze poortdriver IC is ontworpen om de belangrijkste uitdagingen bij het aansturen van IGBT's en N-Channel MOSFET's aan te pakken. Het beschikt over een niet-inverterende ingang, waardoor systeemintegratie en controle eenvoudiger worden. Het apparaat functioneert binnen een voedingsspanningsbereik van 12V tot 20V en kan piek-uitgangstromen leveren tot 290mA (source) en 600mA (sink), wat efficiënt schakelen van hoogvermogen apparatuur mogelijk maakt.
Een van de belangrijkste voordelen van de IRS2127STRPBF is zijn vermogen om hoge zijspanning tot 600V aan te kunnen, waardoor het geschikt is voor diverse toepassingen in de kracht-elektronica. Het werktemperatuurbereik van -40°C tot 150°C (TJ) zorgt voor betrouwbare prestaties onder verschillende milieufactoren.
De IRS2127STRPBF is compatibel met verschillende kracht-semisgatordevice types, zoals IGBT's en N-Channel MOSFET's. Het wordt veel toegepast in motorbesturingen, voedingen, industriële besturingssystemen en andere kracht-elektronica toepassingen die efficiënte high-side schakeling vereisen.

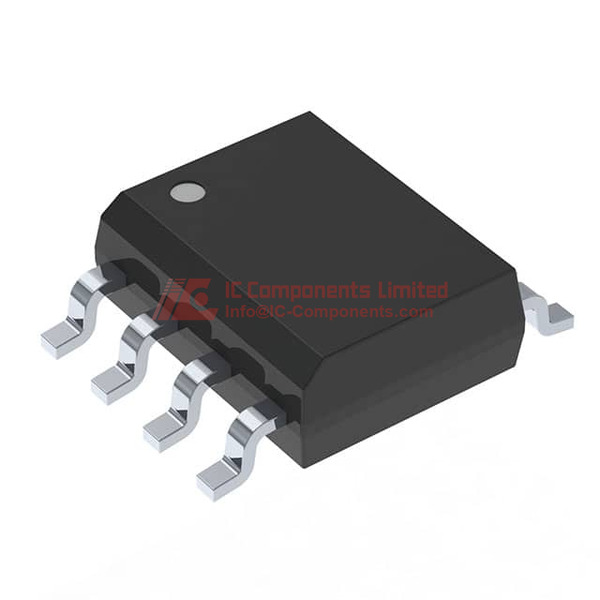

Het apparaat is verkrijgbaar in het 8-SOIC pakket, dat geschikt is voor automatische montageprocessen als surface-mount technologie. De vochtgevoeligheidsgraad (MSL) is 2, wat wijst op een bewaartijd van een jaar zonder verpakking voor een schone omgeving.
Wat betreft equivalente of alternatieve modellen, de IRS2127STRPBF heeft de volgende gelijkwaardige versies:
IRS2125SPBF: vergelijkbare high-side poortdriver met licht afwijkende specificaties
IRS2127SPBF: pin-compatible versie zonder de "TR" aanduiding
IRS2127 (zonder suffix): een eerdere versie uit dezelfde familie van poortdrivers
Deze equivalente modellen kunnen enigszins verschillen in functies of verpakking, maar dienen meestal hetzelfde doel en kunnen beschouwd worden als alternatieven voor de IRS2127STRPBF.
IRS2127STRPBF Belangrijke technische kenmerken
De IRS2127STRPBF heeft als onderdeelnummer: IRS2127STRPBF. Het werkt bij een temperatuurbereik van -40°C tot 150°C en wordt gevoed met een spanning tussen 12 V en 20 V, waardoor het geschikt is voor diverse hoge-vermogen toepassingen.
IRS2127STRPBF Verpakkingsgrootte
De verpakkingstype is 8-SOIC, geleverd in Digi-Reel verpakkingsmateriaal. Het apparaat beschikt over hoge temperatuurbestendigheid en elektrische eigenschappen met een voedingsspanningsbereik van 12 V tot 20 V, en een piekuitgangsstroom van 290mA (bron) en 600mA (sink), zeker geschikt voor high-speed schakelingen.
IRS2127STRPBF Toepassing
De IRS2127STRPBF is specifiek ontworpen voor toepassingen die een high-side poortdriver vereisen. Denk hierbij aan het aansturen van IGBT's en N-Channel MOSFETs in motorbesturingen, inverters, schakelende voedingen en omzetcircuitries.
IRS2127STRPBF Eigenschappen
De IRS2127STRPBF biedt een niet-inversieve invoer en een maximale bootstrap spanning van 600V, wat het compatibel maakt met diverse hoge spanningsniveaus. De op- en af-tijden bedragen doorgaans 80ns en 40ns, wat snelle schakeling mogelijk maakt. Met één driver kanaal en piekpiekuitgangen van tot 290mA (bron) en 600mA (sink) is het ideaal voor efficiënte, hoge-snelheid schakeltoepassingen. De logische spanningsniveaus VIL en VIH blijven respectievelijk op 0,8V en 2,5V, geschikt voor verschillende logische interfaces.
IRS2127STRPBF Kwaliteit en veiligheidskenmerken
Het apparaat is loodvrij en voldoet aan RoHS-voorschriften, waardoor het aan milieunormen voldoet. Het beschikt over een Moisture Sensitivity Level (MSL) van 2, wat betekent dat het een jaar lang bestand is tegen blootstelling zonder kwaliteitsverlies. De montagetype is oppervlakte montage, in overeenstemming met moderne PCB-ontwerp standaarden.
IRS2127STRPBF Compatibiliteit
Geschikt voor schakelingen die behoefte hebben aan aandrijfcapaciteiten voor IGBT's en N-Channel MOSFETs in high-side configuraties. Ondersteunt aandrijfeisen in hoogspanningsomgevingen tot 600V, waardoor het breed inzetbaar is in high-power toepassingen.
IRS2127STRPBF Datasheet PDF
Voor uitgebreide technische specificaties en gedetailleerde toepassingsrichtlijnen kunt u de meest recente datasheet van de IRS2127STRPBF downloaden via onze website. Toegang tot de datasheet garandeert dat u alle benodigde informatie voor implementatie hebt.
