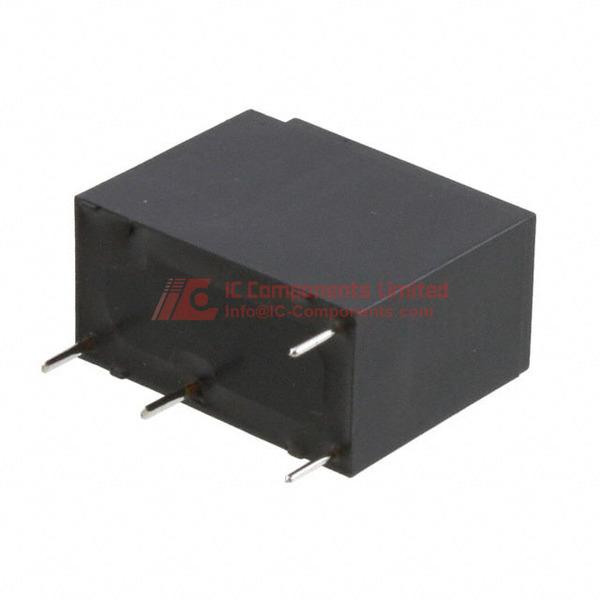

De Panasonic ALQ324 is een hoogwaardig algemeen gebruik elektromagnetisch relais ontwikkeld voor veelzijdige elektrische schakelingen in diverse industriële en elektronische omgevingen. Dit robuuste relais biedt uitzonderlijke betrouwbaarheid en functionaliteit, met een single-pole, single-throw normaal open (SPST-NO) contactconfiguratie die tot 10 ampère stroom bij 250V AC aankan, waardoor het geschikt is voor verschillende energiebeheersings- en regeltoepassingen.
Precisie-ontworpen, werkt het relais efficiënt binnen een uitdagend temperatuurbereik van -40°C tot 85°C, en toont het opmerkelijke milieuduurzaamheid. Dankzij het compacte doorboorgatmontageontwerp kan het naadloos geïntegreerd worden in diverse elektronische systemen en printplaten. Het relais wordt geactiveerd door een 24V DC spoel met een relatief laag stroomverbruik van 8,3 mA, wat zorgt voor energie-efficiëntie.
Belangrijke technische kenmerken zijn onder andere een snelle schakeltijd met zowel een operate- als een release-tijd van 20 milliseconden, waardoor het snel en nauwkeurig schakelt. Het apparaat beschikt over zilver-nikkeltjes contacts die uitstekende duurzaamheid en consistente prestaties onder herhaalde schakelingen garanderen. Met een 'must-operate'-spanning van 18V DC en een 'must-release'-spanning van 1,2V DC, zorgt het relais voor betrouwbare en consistente schakeling.
De ALQ324 voldoet aan RoHS-richtlijnen, wat de inzet van Panasonic voor milieubescherming en naleving van internationale elektronische componentenstandaarden onderstreept. Het niet-vergrendelende spoeltype en klasse B-spoelisolatie versterken verder de betrouwbaarheid en operationele stabiliteit.
Potentiële toepassingsgebieden omvatten industriële besturingssystemen, automobielelectronica, telecommunicatiematerialen, energiebeheersingsmodules en diverse automatiserings- en schakelsystemen waar betrouwbare elektrische schakeling essentieel is.
Alternatieve of gelijkwaardige modellen in de Panasonic relaisserie zijn onder andere de ALQ312, ALQ318 en andere varianten binnen de ALQ-productfamilie, die vergelijkbare functionaliteit bieden met lichte variaties in specificaties om aan verschillende technische eisen te voldoen.
ALQ324 Belangrijke technische kenmerken
De ALQ324-spoel-relais van Panasonic heeft een AC/DC ingang, SPST-NO (1 Form A) configuratie, een spoelspanning van 24V DC en een contactbeoordeling van 10A, waardoor het geschikt is voor diverse industriële toepassingen.
ALQ324 Verpakkingsgrootte
Verpakkingsdoos met doorvoer-bevestiging en PC-pin-aansluitingen, ontworpen voor eenvoudige montage en compatibiliteit met standaard printed circuit boards.
ALQ324 Toepassing
De ALQ324 relais wordt veel gebruikt in algemene schakeltoepassingen voor zowel AC- als DC-circuits, waaronder voedingsbronnen, industriële automatisering, huishoudelijke apparaten, HVAC-systemen, verlichtingsregelingen en meetinstrumenten. Het is ideaal voor situaties die betrouwbare isolatie en belastingcontrole tot 10A vereisen, met switchespanningen tot 250VAC.
ALQ324 Eigenschappen
Dit relais beschikt over een robuust contactmateriaal van zilver-nikkel (AgNi) dat zorgt voor hoge geleidbaarheid, uitstekende weerstand tegen elektrisch boogvorming en een lange levensduur bij herhaald gebruik. De spoel werkt bij 24V DC, met een weerstand van 2,88 kΩ en een laag stroomverbruik van 8,3 mA, wat energie-efficiëntie en minimale belasting van het circuit bevordert. Het heeft snelle bedienings- en loslaat tijden van 20 ms, geschikt voor snelle schakelingen. De spoel heeft klasse B isolatie en terugkeer naar de rusttoestand na deactivering. Het temperatuurbereik varieert van -40°C tot +85°C, ideaal voor zowel koude als warme omgevingen. De relais ondersteunt een maximale schakingsspanning van 250VAC, waardoor het veelzijdig is voor hoge en lage spanningstoepassingen.
ALQ324 Kwaliteit en veiligheidskenmerken
De ALQ324-relay is RoHS-conform, wat aangeeft dat hij vrij is van gevaarlijke stoffen en geschikt voor gebruik volgens milieustandaarden. De stevige behuizing en PC-pin-aansluitingen garanderen betrouwbare, trillingsbestendige verbindingen op printplaten. Het relais is ontworpen voor veilige en efficiënte werking in zowel hoge- als lage temperatuuromgevingen, wat de veiligheid en betrouwbaarheid verhoogt in gevoelige elektronische systemen.
ALQ324 Compatibiliteit
Dit relais behoort tot de Panasonic ALQ-serie en heeft het basisnummer ALQ32, waardoor het compatibel is voor directe vervanging binnen dezelfde serie. Het is ook cross-compatibel met andere industriestandaard SPST-NO-relays met vergelijkbare formaten en elektrische kenmerken. De doorvoer-bevestiging en PC-pin-aansluitingen zorgen voor brede compatibiliteit met diverse PCB-ontwerpen.
ALQ324 Datasheet PDF
Wij bieden de meest betrouwbare en up-to-date datasheet voor de ALQ324-relay op onze website. Voor uitgebreide technische specificaties, elektrische kenmerken en toepassingsrichtlijnen adviseren wij om de datasheet direct van deze pagina te downloaden, zodat u altijd over de nieuwste informatie beschikt.
