De TDK Corporation CGJ3E3C0G2D101J080AA is een hoogpresterende keramische multimembraan chipcondensator (MLCC), speciaal ontworpen voor automotive toepassingen. Het biedt robuuste elektrische en thermische eigenschappen. Dit compacte oppervlakte-montage component levert een nauwkeurige capaciteit van 100 pF met uitzonderlijke stabiliteit onder veeleisende omgevingsomstandigheden.
Ontwikkeld met C0G/NP0-temperatuurcoëfficiënt technologie, behoudt deze condensator consistente elektrische prestaties tussen -55°C en 125°C, waardoor het ideaal is voor veeleisende automotive elektronische systemen. De miniatuur afmetingen van 0603 (metrische 1608) meten slechts 1,60 mm x 0,80 mm, wat een hoge integratie op PCB mogelijk maakt, terwijl het een rated voltage van 200V en een nauwkeurigheid van ±5% biedt.
De condensator voldoet aan strenge AEC-Q200 automotive kwalificatie-eisen, wat de betrouwbaarheid garandeert in kritieke elektronische toepassingen zoals sensorschakelingen, vermogenselektronica en elektronische besturingsunits. Het ontwerp voor oppervlakte-montage vergemakkelijkt efficiënte assemblage op printplaten, en de tape en reel verpakking ondersteunt geautomatiseerde productieprocessen.
Belangrijke voordelen zijn onder andere uitzonderlijke temperatuurstabiliteit, compacte afmetingen, hoge spanningswaardering en automotive-grade betrouwbaarheid. Het apparaat is RoHS-conform, waardoor het voldoet aan milieuregelgeving en regelgeving voor moderne elektronische components.
Hoewel er geen directe equivalente modellen worden vermeld in de gegeven gegevens, kunnen vergelijkbare TDK MLCC-condensatoren in de CGJ-serie met vergelijkbare specificaties als alternatief dienen. Ingenieurs en ontwerpers dienen de uitgebreide productcatalogus van TDK te raadplegen voor nauwkeurige cross-referencing en compatibiliteitscontrole.
Deze keramische condensator vertegenwoordigt een geavanceerde oplossing voor automotive elektronica, die precisie, betrouwbaarheid en prestaties levert in een opvallend compact pakket.
CGJ3E3C0G2D101J080AA Belangrijke technische kenmerken
Capaciteitswaarde van 100 pF, Nominale spanning van 200 V, Toelating ±5%
CGJ3E3C0G2D101J080AA Verpakkingsgrootte

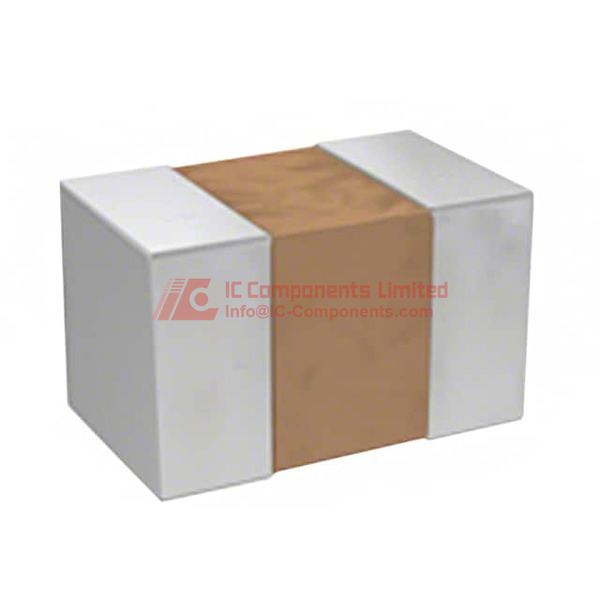

Type surface-mounted apparaat (SMD), Multilayer keramische condensator (MLCC). Onder verpakking/casus 0603 (1608-metrisch). Afmetingen: 1,60 mm x 0,80 mm, dikte max. 0,90 mm. Standaard twee-pool ontwerp geschikt voor oppervlakte-montage op PCB. Thermische eigenschappen met temperatuurcoëfficiënt C0G (NP0), minimale variatie in capaciteit bij temperatuur. Elektrische eigenschappen met hoge stabiliteit volgens AEC-Q200 autotechnische classificatie, lage dielectrische verliezen en uitstekende frequentierespons.
CGJ3E3C0G2D101J080AA Toepassing
Deze TDK CGJ3E3C0G2D101J080AA condensator is ideaal voor autotechnische elektronische circuits die een stabiele capaciteit en betrouwbaarheid vereisen onder ruwe omstandigheden. Veel gebruikt in stroomlijnfiltering, signaal coupling en decoupling, tijdsynchronisatie circuits en RF toepassingen binnen automobielsystemen. De AEC-Q200 kwalificatie bevestigt geschiktheid voor autotechnische en andere hoge betrouwbaarheidstoepassingen.
CGJ3E3C0G2D101J080AA Eigenschappen
De MLCC's uit de CGJ-serie van TDK vertonen een zeer stabiele temperatuurkarakteristiek, gecategoriseerd als C0G (NP0), wat betekent dat de capaciteit vrijwel niet verandert over het bedrijfstemperatuurbereik van -55°C tot +125°C. Dit apparaat werkt bij een nominale spanning van 200 V en houdt een nauwkeurige tolerantie van ±5%, wat zorgt voor precieze en betrouwbare capacitance waarden voor kritieke circuitfuncties. De afmeting 0603 biedt een compacte footprint geschikt voor hoog-dichtheid PCB-assemblage en ondersteunt oppervlakte-montagetechnologie voor geautomatiseerde fabricage. De multilayer keramische constructie verbetert de capaciteit per volume en de Tape & Reel-verpakking faciliteert hoge snelheids pick-and-place verwerking. Daarnaast zorgt de AEC-Q200-certificering dat het voldoet aan strenge autotechnische kwaliteits- en betrouwbaarheidseisen, inclusief weerstand tegen thermische stress, mechanische schok, vibratie en vocht. De lage dielectric-absorptie en minimale verouderingskarakteristieken maken het een voorkeurskeuze voor timing- en filtertoepassingen die langdurige stabiliteit en prestaties vereisen.
CGJ3E3C0G2D101J080AA Kwaliteit en veiligheidskenmerken
Deze condensator voldoet aan RoHS-standaarden na voorraadbevestiging, in overeenstemming met milieuregels ter minimale van gevaarlijke stoffen. De AEC-Q200-certificering garandeert dat het product intensieve autotechnische tests heeft ondergaan, zoals temperatuurcycli, printplaatflex, mechanische schok en hoge vochtigheid om betrouwbare werking onder extreme omstandigheden te garanderen. TDK’s fabricageprocessen worden gecontroleerd volgens strikte kwaliteitsmanagementsystemen om consistente elektrische en mechanische prestaties te waarborgen. Een dergelijke rigoristische kwaliteitscontrole beschermt tegen veelvoorkomende faalmodi in autotechnische en industriële omgevingen en ondersteunt de algehele systeemveiligheid.
CGJ3E3C0G2D101J080AA Compatibiliteit
De CGJ3E3C0G2D101J080AA past naadloos in bestaande autotechnische en industriële PCB-ontwerpen die 0603 MLCC condensatoren specificeren met een C0G-dielectrische karakteristiek en een spanningsrating van 200 V. Het is compatibel met standaard oppervlakte-montage processen en integreert eenvoudig met andere componenten die lage verliezen en stabiele condensatoren vereisen voor filtering, timing en decoupling. De thermische en mechanische weerstand ondersteunt gebruik in veeleisende stroomlijn- en signaalversterkingsapplicaties, waardoor het een veelzijdige keuze is voor engineers die robuuste elektronische systemen ontwerpen.
CGJ3E3C0G2D101J080AA Datasheet PDF
Voor uitgebreide technische details, karakteristiek grafieken en toepassingsrichtlijnen wordt klanten aangeraden de meest recente datasheet voor de CGJ3E3C0G2D101J080AA condensator te downloaden via onze website. Het toegang krijgen tot de datasheet op deze pagina zorgt ervoor dat u actuele informatie direkteives van de officiële documentatie van de fabrikant ontvangt.
