Wat is differentiële signalering?Werkingsprincipe, EMI-reductie en toepassingen

Differentiële signalering is een communicatiemethode die twee complementaire signalen gebruikt om gegevens te verzenden met een betere weerstand tegen ruis en elektromagnetische interferentie in vergelijking met single-ended signalering.Het wordt veel gebruikt in moderne hogesnelheidssystemen zoals USB, Ethernet, HDMI, PCIe, SATA, RS-485 en CAN-bus, omdat het stabiele gegevensoverdracht, verbeterde signaalintegriteit en verminderde EMI ondersteunt.In dit artikel wordt uitgelegd hoe differentiële signalering werkt, hoe deze zich verhoudt tot single-ended signalering, de rol ervan bij het verminderen van ruis, algemene communicatiestandaarden en -toepassingen, overwegingen voor PCB-routering en de praktische voordelen ervan in moderne elektronische systemen.

Catalogus

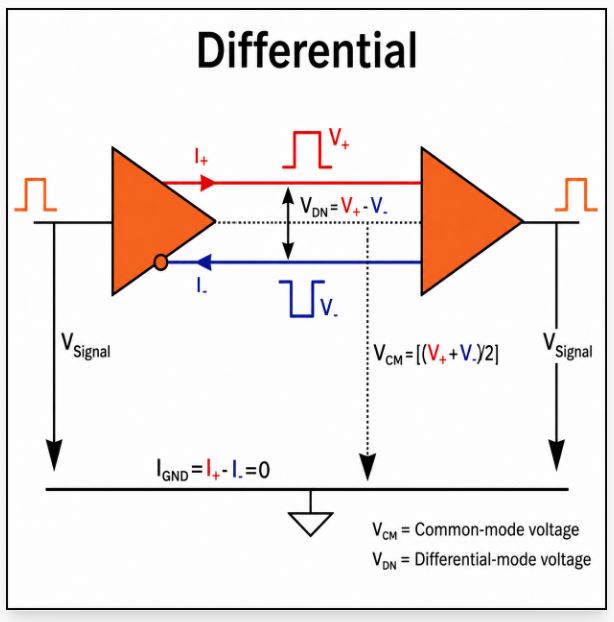

Figuur 1: Differentiële signalering

Wat is differentiële signalering en hoe werkt het?

Differentiële signalering is een methode voor het verzenden van gegevens met behulp van twee complementaire signalen in plaats van een enkel signaal dat naar aarde verwijst.De ontvanger meet het spanningsverschil tussen de twee lijnen, waardoor de transmissie beter bestand is tegen externe storingen.Vanwege de betrouwbaarheid wordt differentiële signalering veel gebruikt in communicatiestandaarden zoals USB, Ethernet, HDMI, PCIe, SATA en CAN-bus.

Een differentieel paar draagt ​​gelijke maar tegengestelde signalen.Wanneer de ene lijn positief wordt, wordt de andere met hetzelfde bedrag negatief.De ontvanger detecteert het spanningsverschil tussen het paar om de verzonden gegevens te identificeren.Omdat ongewenste interferentie beide lijnen doorgaans op dezelfde manier beïnvloedt, wordt een groot deel van de verstoring opgeheven voordat het signaal wordt verwerkt.

Deze signaleringsmethode helpt ook de elektromagnetische straling te verminderen.De stromen in het paar stromen in tegengestelde richtingen, waardoor een deel van hun elektromagnetische velden elkaar opheft.Dit verbetert de transmissiekwaliteit en ondersteunt een snelle gegevensoverdracht in moderne elektronische systemen.

Differentiële signalering versus single-ended signalering

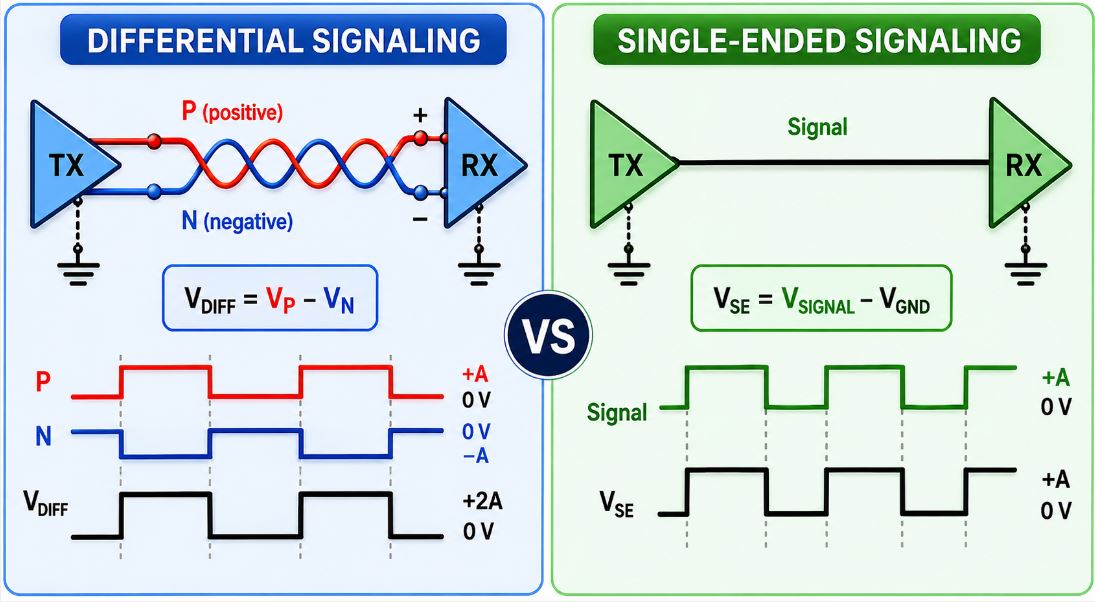

Figuur 2: Differentiële signalering versus enkelzijdige signalering

Functie	Differentieel Signalering	Enkelzijdig Signalering
Signaal Transmissie	Gebruikt er twee complementaire signalen	Gebruikt er een signaal dat naar aarde verwijst
Lawaai Immuniteit	Zeer hoog	Lager
EMI-emissie	Lager elektromagnetische straling	Hoger elektromagnetische straling
Signaal Integriteit	Meer consistent bij hoge frequenties	Meer gevoelig voor verstoringen
Transmissie Afstand	Beter voor langere afstanden	Beperkter
Gegevenssnelheid Vermogen	Geschikt voor snelle communicatie	Beter voor signalen bij lagere snelheid
PCB-routering Complexiteit	Vereist differentiële routering	Eenvoudiger routering
Algemeen Toepassingen	USB-stick, Ethernet, CAN, PCIe, HDMI	GPIO, SPI, UART

Differentiële signalering wordt gewoonlijk gekozen voor snelle communicatiesystemen omdat hierdoor een betere transmissiekwaliteit over lange PCB-sporen en kabels behouden blijft.Het is vooral handig in omgevingen waar signaalnauwkeurigheid en timingstabiliteit belangrijk zijn.

Single-ended signalering blijft populair in ingebedde elektronica omdat het eenvoudiger en kosteneffectiever is.Lagesnelheidssensoren, GPIO-lijnen en basisbesturingsinterfaces vereisen vaak geen differentiële paren.Ingenieurs kiezen meestal tussen de twee benaderingen op basis van snelheid, afstand, complexiteit van de route en systeemvereisten.

Waarom differentiële signalering ruis en EMI vermindert

Eén reden waarom differentiële signalering goed presteert, is het vermogen ervan om de effecten van externe interferentie te verminderen.Omdat de twee sporen dicht bij elkaar worden geleid, hebben nabijgelegen elektrische storingen de neiging beide lijnen op dezelfde manier te beïnvloeden.De ontvanger richt zich alleen op het spanningsverschil tussen het paar, waardoor de originele gegevens behouden blijven.

Differentiële paren zenden ook minder elektromagnetische straling uit dan veel verbindingen met één uiteinde.Tegengestelde stroom zorgt ervoor dat een deel van de elektromagnetische velden elkaar opheffen, waardoor interferentie met nabijgelegen circuits tot een minimum wordt beperkt.Dit wordt belangrijk in compacte apparaten die meerdere snelle communicatiekanalen bevatten.

Twisted pair-kabels verbeteren dit effect verder door beide geleiders over de hele kabellengte aan vrijwel identieke omgevingscondities bloot te stellen.Dit is de reden waarom Ethernet en veel industriële communicatiesystemen afhankelijk zijn van getwiste differentiële paren voor betrouwbare gegevensoverdracht over lange afstanden.

Gemeenschappelijke differentiële signaleringsnormen en toepassingen

Standaard / Interface	Typisch Differentiële impedantie	Belangrijkste Toepassing
USB 2.0/USB 3.0	90 Ohm	Computer randapparatuur en gegevensoverdracht
Ethernet	100Ω	Netwerken en communicatiesystemen
RS-485	120 Ohm	Industrieel communicatiesystemen
CAN-bus	120 Ohm	Automobiel communicatie netwerken
LVDS	100 Ohm	beeldschermen, camera's en FPGA-systemen
HDMI	100 Ohm	Geluid en video-overdracht
PCIe	85 Ohm	Hoge snelheid computerinterfaces
SATA	100 Ohm	Opslag communicatie van apparaten

Veel moderne interfaces maken gebruik van differentiële signalering omdat deze betrouwbare snelle gegevensoverdracht ondersteunt.USB, PCIe, HDMI en SATA gebruiken differentiële paren om gegevens uit te wisselen tussen processors, grafische systemen, opslagapparaten en randapparatuur.

Ethernet-netwerken zijn afhankelijk van getwiste differentiële paren om de communicatiekwaliteit over lange kabels te behouden.Industriële apparatuur maakt vaak gebruik van RS-485 omdat het goed presteert rond motoren en zware elektrische apparatuur.Auto-elektronica maakt gebruik van CAN-busnetwerken om gegevens uit te wisselen tussen controllers, sensoren en voertuigsystemen.

LVDS wordt vaak aangetroffen in beeldschermen, camera's en FPGA-platforms waar een compact lay-outontwerp en verminderde elektromagnetische straling belangrijk zijn.

Differentiële signalering in echte elektronische systemen

Computer- en hogesnelheidsinterfaces

Moderne computerplatforms gebruiken differentiële signalering voor communicatie tussen processors, opslagapparaten, grafische hardware en randapparatuur.Interfaces zoals USB, PCIe, SATA, HDMI en DisplayPort zijn afhankelijk van differentiële paren om snelle gegevensuitwisseling met verminderde golfvormvervorming te ondersteunen.

Netwerk- en communicatiesystemen

Ethernet-communicatie maakt gebruik van getwiste differentiële paren om betrouwbare gegevensoverdracht over lange kabels te ondersteunen.Netwerkapparatuur, waaronder routers, switches en servers, profiteert van een verbeterde transmissieconsistentie onder veeleisende bedrijfsomstandigheden.

Auto-elektronica

Voertuigelektronica bevat veel bronnen van elektromagnetische activiteit, waaronder ontstekingssystemen, motoren en stroomregelcircuits.Differentiële communicatie via de CAN-bus zorgt voor een nauwkeurige gegevensuitwisseling tussen remsystemen, motorcontrollers, sensoren en ingebouwde modules.

Industriële automatiseringssystemen

Industriële faciliteiten bevatten vaak zware machines en schakelapparatuur die communicatiesignalen kunnen verstoren.Differentiële interfaces zoals RS-485 worden veel gebruikt in PLC-systemen, robotica, industriële bewakingsapparatuur en fabrieksautomatiseringsnetwerken omdat ze stabiele langeafstandscommunicatie ondersteunen.

Beeldschermen, camera's en ingebouwde systemen

Weergavesystemen, beeldsensoren, FPGA-kaarten en ingebedde apparaten maken vaak gebruik van differentiële communicatie om compacte lay-outs en efficiënte gegevensoverdracht te ondersteunen.Technologieën zoals LVDS worden vaak gebruikt in toepassingen die verminderde elektromagnetische straling en snelle signaaloverdracht vereisen.

Differentiële paarroutering en signaalintegriteit

De kwaliteit van de PCB-lay-out speelt een belangrijke rol bij de differentiële signaleringsprestaties.De twee sporen in een differentieel paar moeten dicht bij elkaar blijven en dezelfde lengte behouden, zodat beide signalen vrijwel tegelijkertijd bij de ontvanger aankomen.Ongelijke lengtes kunnen problemen met scheeftrekking en timing veroorzaken.

Gecontroleerde impedantieroutering is ook belangrijk omdat discontinuïteiten in de impedantie reflecties en golfvormvervorming kunnen veroorzaken.Veel communicatiestandaarden vereisen specifieke differentiële impedantiewaarden zoals 90 Ω of 100 Ω, afhankelijk van het interfacetype.Een goede afsluiting helpt reflecties langs het transmissiepad te verminderen.

Slechte routeringspraktijken kunnen overspraak, belsignalen, signaalverlies en elektromagnetische interferentie veroorzaken.Overmatige via's, inconsistente afstanden, gebroken retourpaden en scherpe routeringshoeken kunnen de algehele transmissiekwaliteit in snelle communicatiesystemen verminderen.

Probleem	Gemeenschappelijke oorzaak	Effect
Reflectie	Impedantie niet-overeenkomend	Signaal vervorming
Overspraak	Slecht spoor afstand	Lawaai koppeling
Scheef	Ongelijk spoor lengtes	Timingfouten
EMI	Arm aarding of routering	Communicatie instabiliteit
Bellen	Ongepast beëindiging	Onstabiel golfvormen

Ingenieurs gebruiken vaak oscilloscopen, oogdiagrammen en signaalintegriteitssimulaties om differentiële communicatieverbindingen te evalueren en problemen op te lossen.

Real-world voordelen van differentiële signalering

Betere geluidsimmuniteit

Differentiële signalering helpt communicatiesystemen nauwkeurig te blijven werken, zelfs in omgevingen met schakelcircuits, motoren en andere bronnen van elektromagnetische activiteit.

Lagere EMI in compacte elektronische systemen

Door verminderde elektromagnetische straling kunnen nabijgelegen circuits werken met minder interferentiegerelateerde problemen, waardoor differentiële signalering nuttig wordt in compacte PCB-lay-outs en ingebedde apparaten.

Stabielere snelle communicatie

Differentiële paren helpen schonere golfvormen te behouden en transmissiefouten te verminderen in snelle communicatie-interfaces die op hoge frequenties werken.

Verbeterde transmissie over lange afstanden

Differentiële communicatie ondersteunt een betrouwbaardere gegevensoverdracht over lange PCB-sporen en kabels door de gevoeligheid voor externe storingen en signaalverslechtering te verminderen.

Hogere betrouwbaarheid in industriële en automobielomgevingen

Fabrieksapparatuur, auto-elektronica en energiesystemen werken vaak onder zware elektrische omstandigheden.Differentiële interfaces helpen een betrouwbare communicatie te behouden, ondanks interferentie die wordt gegenereerd door motoren, schakelapparatuur en zware machines.

Conclusie

Differentiële signalering wordt veel gebruikt in moderne elektronische systemen omdat het de signaalintegriteit verbetert, elektromagnetische interferentie vermindert en betrouwbare snelle datacommunicatie ondersteunt.Door gegevens via twee complementaire signalen te verzenden, worden de effecten van externe ruis geminimaliseerd, terwijl de golfvormprestaties over PCB-sporen en kabels behouden blijven.Technologieën zoals USB, Ethernet, PCIe, HDMI, RS-485, CAN-bus en LVDS vertrouwen op differentiële communicatie voor een stabiele werking in computer-, netwerk-, automobiel-, industriële en ingebedde toepassingen waar betrouwbare gegevensoverdracht van cruciaal belang is.
